Як правильно вибрати висоту друку принтера штрихкодів

Як наносити штрихкод на товар, щоб він зчитувався швидко і легко? Сканування не повинно займати багато часу, особливо в процесі продажу. Для цього важливо правильно налаштувати висоту друку.

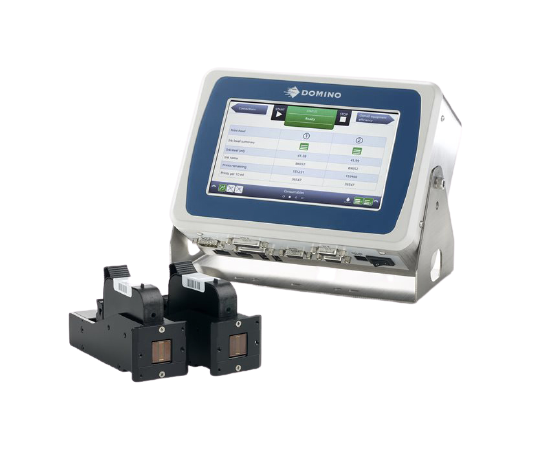

Розмір штрихкоду на етикетці регламентований стандартами. Отримувати чіткі, читабельні символи для швидкого зчитування сканером дозволить обладнання від компанії Dominanta. Наприклад, це інноваційний принтер краплеструменевого друку Ax350i.

Вимоги до розміру штрихкоду

Штрихкод наносять для сканування товару та отримання інформації про нього. У цьому графічному зображенні у вигляді вертикальних білих і чорних смуг зашифровані дані про виробника, країну випуску, склад, характеристики продукту. Стандартів символіки багато, але найбільш поширені UPC та EAN.

UPC або Universal Product Code — це американська система, її активно використовують у США та Канаді. У Європі та в усьому світі популярнішим є стандарт EAN (European Article Number). Він поділяється на кілька видів. В Україні основним для роздрібної торгівлі вважається EAN-13.

Цей стандарт чітко регламентує вимоги до параметрів:

• мінімальний розмір штрихкоду на етикетці — від 29,83 мм завширшки та 20,74 мм заввишки;
• максимальний розмір — 74,58 мм (ширина) на 51,86 мм (висота);
• «номінальний» параметр для зручного та швидкого зчитування сканером — 37,29 мм завширшки та 25,93 мм заввишки.

Чітко регламентовані вимоги не лише до розміру. За стандартом EAN-13 обов'язкова наявність білого поля з боків від штрихкоду. Зліва потрібно залишити мінімум 3,63 мм і праворуч 2,31 мм. Оптимальна висота цифр у символі номінального розміру — 2,75 мм, відстань від їхнього верхнього краю до штрихів — мінімум 0,165 мм, рекомендована — 0,33 мм.

Розміри регламентовані не просто так. Зменшити оптимальні параметри можна не більше ніж на 20%, адже занадто малий штрихкод не вдасться зчитати сканером. Допустимий діапазон для пропорційного масштабування — 80-200%.

Вимоги інших стандартів

EAN-13 є основним, але не єдиним, що використовується в Україні. На малогабаритних товарах складно розмістити код такого формату, тому для них використовують EAN-8. Це компактне маркування з 8 цифр, його можна зустріти на упаковках дрібної косметики, сигарет та деяких інших товарів.

EAN-8 складається з 8 цифр, розділених на два блоки по 4. Номінальна висота за цим стандартом становить 21,64 мм, ширина — 26,73 мм. Зверху і знизу штрихів, а також з боків потрібно залишити вільну зону. Угорі та внизу це мінімум 0,33 мм, праворуч і ліворуч — 2,31 мм.

EAN-8 зазвичай використовують, коли площа упаковки не перевищує 40 см², або якщо при друці з дотриманням розмірів EAN-13 код займе понад 25% поверхні. Перші три цифри у цьому символі означають регіональний код країни. За міжнародною системою штрихкодів GS1 код України — 482, за ним легко розпізнати товар вітчизняного виробництва.

Стандарт ITF-14

Це також міжнародний стандарт, його абревіатура повністю розшифровується як Interleaved Two of Five. Такий лінійний штрихкод використовують, щоб маркувати транспортну упаковку (коробки, ящики) та об'ємні товари. Він складається з 14 цифр і забезпечує легке зчитування з гофрокартону.

ITF-14 використовується тільки в логістиці та складському обліку. Як визначити тип штрихкоду та відрізнити цей стандарт від інших? Його головна особливість — наявність товстої рамки чорного кольору для простого й швидкого зчитування. Розміри ITF-14 також регламентовані:

• товщина рамки — 4,8 мм;
• номінальний розмір — 152,4 на 41,4, можливе масштабування;
• розмір вільних полів праворуч і ліворуч — 10,16 мм.

Цей штрихкод не можна збільшувати більше ніж на 100% і зменшувати менше ніж на 25%.

Особливості нанесення штрихкодів

У великих торгових мереж на кшталт АТБ або Варуса можуть бути свої окремі вимоги до розміру та формату штрихкодів. Багато що залежить від самого сканера та додатка, що використовується для сканування. Висота також залежить від типу символу — двовимірний або матричний (стековий).

У першому випадку напрямок за висотою не містить інформації, тому вимоги до цього параметра пов'язані зі зручністю сканування. Занадто великий код також не є практичним, адже збільшує витрати на упаковку. У двовимірних символів висота залежить від роздільної здатності друку, кількості даних, що кодуються, та інших параметрів.

Правила нанесення штрихкоду включають також обов'язкову вільну зону. Це ті самі поля праворуч, ліворуч, угорі та внизу, про які ми говорили вище. Мається на увазі світла область до і після смуг. Вона необхідна для того, щоб обладнання для сканування правильно визначало межі коду.

Принцип роботи сканера

Також важливо враховувати, які смужки зчитує сканер штрихкодів. Оптимально, щоб вони були контрастними, тобто чорного кольору на білому фоні. Процес зчитування передбачає, що сканер реагує на чергування темного і світлого полів. Для цього він використовує промінь червоного кольору.

Є вимоги й до розміру штрихів коду. Для EAN-13 найвужчий не може бути меншим за 0,33 мм, якщо обрали «номінальний» розмір, або 0,26 — при мінімальному. Найкраще, коли світла область навколо штрихкоду виконана в тому ж кольорі, що і його фон. Однак сучасні сканери можуть зчитувати символи й без таких меж.

Який маркувальник вибрати

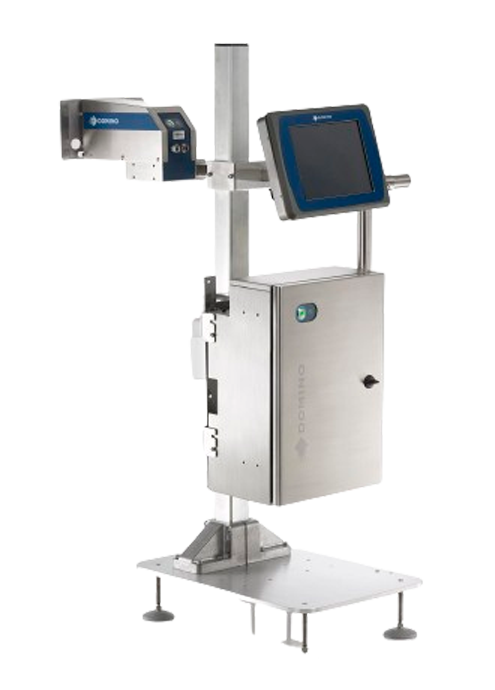

Шукаєте обладнання для якісного друку штрихкодів у високій роздільній здатності з дотриманням усіх вимог? Зверніть увагу на маркувальники від компанії Dominanta. Наприклад, модель Cx350i підходить для нанесення символів висотою до 65 мм з максимальною швидкістю роботи 210 м/хв.

Модель Gx150i працює зі швидкістю 300 м/хв. З її допомогою можна наносити графічні символи на папір, картон, метал, пластик та інші матеріали. Важливо не лише купити, а й правильно налаштувати обладнання? Звертайтеся до фахівців Dominanta.

Ми підбираємо маркувальники з урахуванням особливостей вашого виробництва. Займаємося навчанням персоналу, допомагаємо інтегрувати маркувальники у робочі лінії, щоб повністю автоматизувати процес. У нас великий перелік рішень для будь-якої тари, упаковки та різних галузей промисловості.
