Маркування кабелів і труб: ключові вимоги та рішення

Згідно із законом, в Україні обов'язково потрібно маркувати кабелі та труби будь-якого призначення. Багато виробів цієї категорії схожі між собою, їх розрізняють лише за умовними знаками.

Маркування труб і кабелів має бути не просто чітким і зрозумілим, а також стійким до стирання, конденсату, агресивних впливів. Щоб наносити довговічні знаки відповідно до закону, обирайте обладнання компанії «Домінанта».

Специфіка маркування кабелів і труб

Це складний процес, адже важливо отримати текст, стійкий до агресивних умов. Маркування має бути несприйнятливим до хімікатів, мастил, низьких і високих температур, впливу палива. При роботі з кабелями та трубами текст доводиться наносити на вигнуті поверхні, що ускладнює завдання.

Є особливі вимоги до довговічності. Маркування має залишатися чітким і розбірливим протягом усього терміну служби труби або кабелю (нерідко понад 10 років), навіть в умовах підвищеної вологості. При щільному монтажі в траншеях або щитах простір обмежений, але читабельність має залишатися високою.

Складність маркування кабелів і труб пов'язана також із ризиком помилитися в стандартизації позначень. У такому разі продукція буде використовуватися не за призначенням. Важливо, щоб обладнання стало частиною виробничої лінії, тоді маркування виконуватиметься швидко, без зайвих витрат часу та сил.

Маркування кабелів: основні вимоги

Завдання — донести до споживача ключову, критично важливу інформацію про виріб. Принтер для маркування кабелю наносить основні характеристики:

• назву або товарний знак виробника;
• марку кабелю або дроту;
• стандарт, специфікацію, якими керувалися під час виготовлення;
• характеристики, технічні параметри (матеріал, ізоляцію, наявність екранування тощо);
• дату, місце виготовлення.

Додатково можуть зазначати відомості про масу, довжину дроту, наносити виробничий номер, знак відповідності. На оболонці необхідно надрукувати, до якого типу вона належить, а також дані про екранування та матеріал ізоляції.

Маркування дротів складається з абревіатур. Наприклад, літера А на початку назви означає, що перед вами — алюмінієвий кабель. Якщо такого позначення в маркуванні немає, ви використовуєте мідний. Також за абревіатурою можна визначити, чи є кабель гнучким, дізнатися кількість фаз тощо.

Щоб визначити місце підключення дроту до клем, додатково маркують кінці. Це дозволить уникнути сплутування кабелів у процесі складання, ремонту комунікаційних мереж або фіксації у джгутах. За позначеннями для контролю кабелю можна відстежувати проходження лінії між вузлами.

Для моніторингу на обмотку наносять серійний код або спеціальний номер. Ідентифікують дріт за логотипом на оболонці — він необхідний і для підтвердження справжності продукту. Колірне маркування використовують для позначення фазності. Коричневий, чорний, білий — це фаза, синім або блакитним маркують нуль.

Особливості маркування труб

Воно необхідне для контролю робочих параметрів, а саме діаметра та марки матеріалу, визначення якості та виробника. Для цих цілей також підійде кабельний маркувальник. Щоб уникнути пересортування або помилок при виборі, рекомендують наносити умовні знаки на кожному етапі виробництва.

Під час маркування труб символи та знаки можна побачити на торцевій частині, відводах, зовні та всередині виробу. Незалежно від способу та місця виробництва трубної продукції, умовні знаки мають бути на кожній одиниці.

Під час маркування трубного прокату наносять таку інформацію:

• матеріал виготовлення;
• діаметр — у більшості випадків зовнішній, але для деяких типів труб зазначають і внутрішній;
• товщину стінки в міліметрах;
• назву компанії-виробника;
• тип і технічні параметри виробу.

Додатково потрібне маркування для позначення номера партії та товщини стінок.

У процесі нанесення умовних знаків і символів керуються стандартами: ДСТУ EN 12201-2:2018, ДСТУ EN 12201-3:2018, ДСТУ Б EN 1555-2:2012, ДСТУ Б В.2.7-179:2009 (EN 1555-3:2002, MOD). Згідно з їхніми положеннями, потрібно вказувати також специфіку застосування та можливі навантаження.

Маркування на трубу наносять в одну лінію однаковим шрифтом. Крім зазначених вище даних, необхідно прописати також SDR (Standard Dimension Ratio) — відношення зовнішнього діаметра труби d до товщини стінки s. Важлива й інша інформація:

• призначення. Його визначають за літерою, наприклад, W — це труба для питної води;
• максимальний робочий тиск;
• дата виготовлення;
• номер партії;
• позначка метражу.

Не можна забувати й про маркування фітингів.

Яке обладнання пропонує компанія «Домінанта»

Замало просто нанести маркування. Важливо, щоб воно залишалося стійким і не втрачало читабельності після атмосферних впливів, транспортування, зберігання, установлення, обробки та інших негативних факторів. Принтер для друку на дротах має бути сумісним зі контрастними чорнилами, що швидко сохнуть.

Саме такі моделі пропонує компанія «Домінанта». Для маркування кабелів і труб у нас можна замовити такі види установок:

• термотрансферні. Переносять фарбу на поверхню за допомогою стрічки під впливом високих температур. Підходять для різних матеріалів, створюють стійке до хімікатів і механічних факторів маркування;

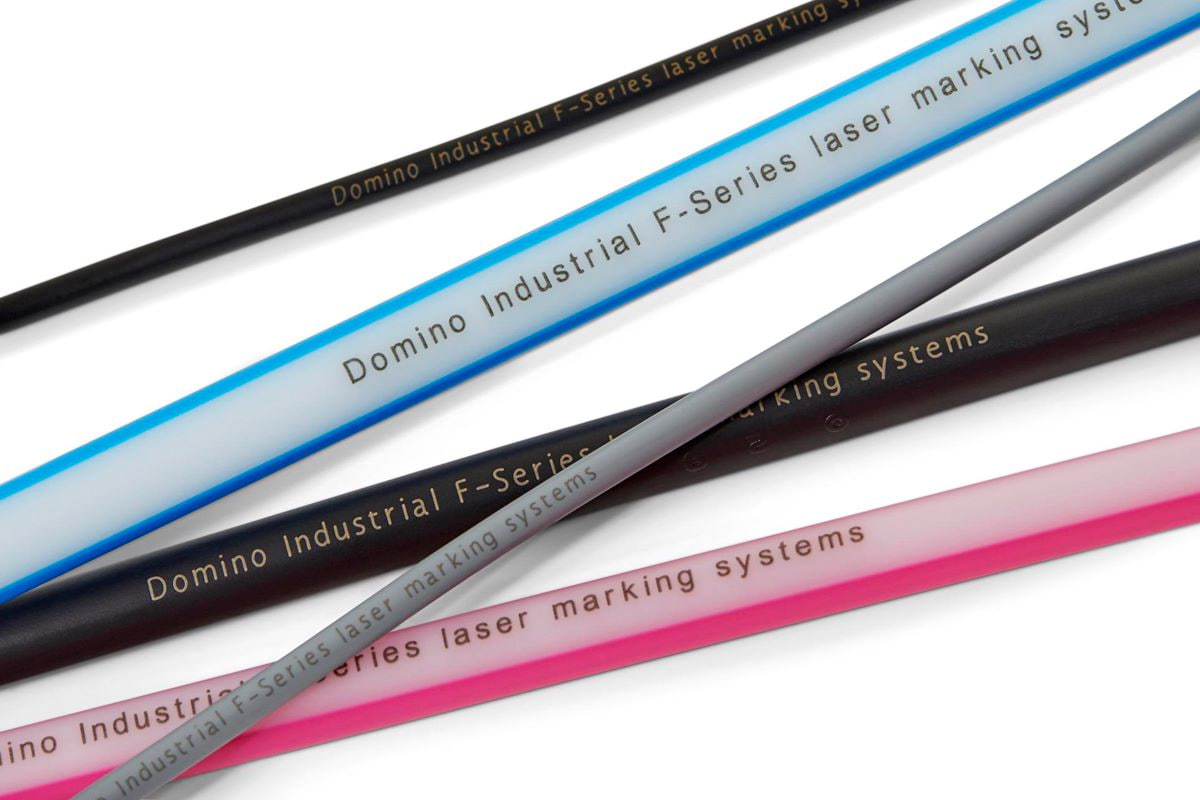

• лазерні. Працюють завдяки газовій суміші CO2 у трубці. Генерують промінь, який випаровує верхній шар матеріалу без пошкодження виробу. Лазерні маркувальники не потребують розчинників і чорнил — достатньо періодично міняти трубку з газовою сумішшю;

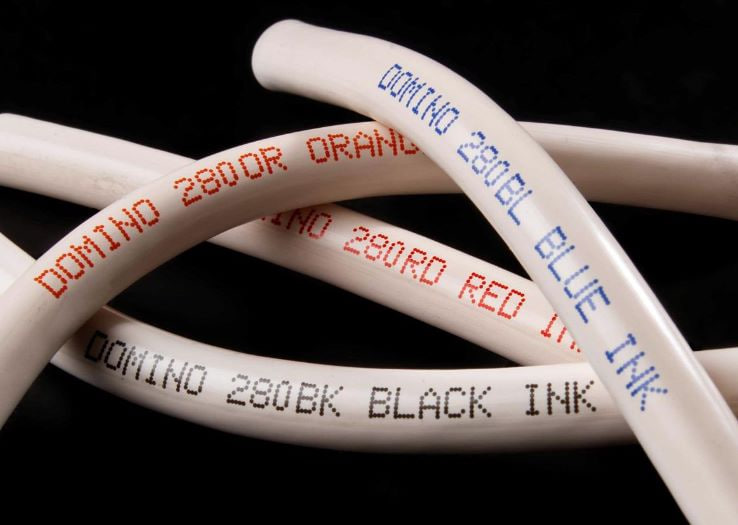

• струменеві. Працюють за принципом розпилення чорнил через сопла. Підходять для швидкого друку, сумісні з великою кількістю різних пігментів.

Маркувальники, доступні у нас, — це гнучкі налаштування, можливість дистанційного керування, друк символів або логотипів будь-якої складності. В асортименті є установки для агресивних умов, роботи при підвищеній запиленості або вологості.

Чому варто використовувати спеціалізоване обладнання для маркування кабелів і труб

Наносити всі символи та знаки вручну невигідно та незручно, цей процес займає багато часу. Автоматизація, тобто застосування обладнання, що інтегрується у виробничі лінії, дозволить значно прискорити процес маркування. При цьому помилки через людський фактор виключені.

Обладнання для маркування кабелів від компанії «Домінанта» поєднує в собі такі переваги:

• висока якість. Це важливо для дротів і труб. Маркування витримує вплив вологи, хімікатів, не стирається після перевезення, монтажу, залишається чітким увесь період експлуатації;
• висока швидкість друку. Наприклад, у краплеструменевих вона становить до 510 м за хвилину, що є оптимальним для швидкісних ліній виробництва;
• універсальність. Маркувальники, доступні на нашому сайті, підходять для різних матеріалів, зокрема ПВХ або металу;
• гнучкість та адаптивність. Завдяки великій кількості налаштувань можна адаптувати установку під особливості виробництва.

Маркування дротів і кабелів вимагає застосування не тільки якісного обладнання, а й стійких чорнил, що швидко сохнуть. Замовити пігменти та інші витратні матеріали також зручно на нашому сайті.

«Домінанта» пропонує рішення для маркування кабелів і труб будь-якої складності. Наш менеджер приїде на ваше підприємство, щоб вивчити умови та підібрати обладнання з урахуванням ваших потреб. Ми займаємося навчанням персоналу, сервісним обслуговуванням. З нами ви економите час і отримуєте практичні рішення.
