Ступінь захисту IP: що означають цифри і який клас потрібен маркувальному обладнанню

Умовне позначення рівня захисту від проникнення (IP) можна побачити на різних пристроях — від смартфонів до потужного високотехнічного кодувального обладнання. Але що насправді здатна запропонувати ця класифікація?

У цьому розділі ми детально ознайомимося з тим, що таке ступінь захисту IP, що він означає та чим відрізняються різні класи. Ми детальніше розглянемо, як ці показники можуть впливати на сферу обладнання для кодування та маркування, а також які додаткові аспекти потрібно врахувати керівникам виробництва, перш ніж придбати пило- та водонепроникне обладнання.

Що таке ступінь захисту IP

Позначення Ingress Protection або IP є міжнародною загальноприйнятою системою класифікації відповідно до стандарту IEC 60529 (EN 60529), яка відображає рівень захисту електрообладнання від дії зовнішніх чинників, зокрема твердих часток та рідин. В Україні вони відповідають офіційно затвердженим діючим національним стандартам ДСТУ EN 60529:2018 та ДСТУ IEC 60529:2019.

Класифікація ступенів захисту IP відіграє важливу роль у кодуванні та маркуванні обладнання, оскільки вона дає користувачеві уявлення про стійкість виробу або рівень його захищеності від зовнішніх факторів, зокрема пилу й води.

На відміну від суб’єктивних термінів (таких як «водонепроникний»), конкретні цифрові позначення формують об’єктивне уявлення про ефективність захисту. Про стандартизоване маркування ми пояснимо детальніше далі.

Також у деяких випадках замість однієї з цифр у позначенні класу захисту IP може бути присутня літера X. У цьому разі прилади матимуть позначку IP4X або IPX4. Це означатиме, що позначена літерою частина, яка відображає тип захисту, не встановлена або не має великого значення для конкретного приладу.

Перша цифра: захист від пилу і твердих частинок

Перша цифра індексу IP вказує на рівень захисту, який має корпус від проникнення твердих сторонніх предметів різного розміру. Чи то пил, бруд, харчові продукти, чи інші речовини — що вищий рівень, то більшу впевненість ви можете мати в надійному захисті вашого обладнання.

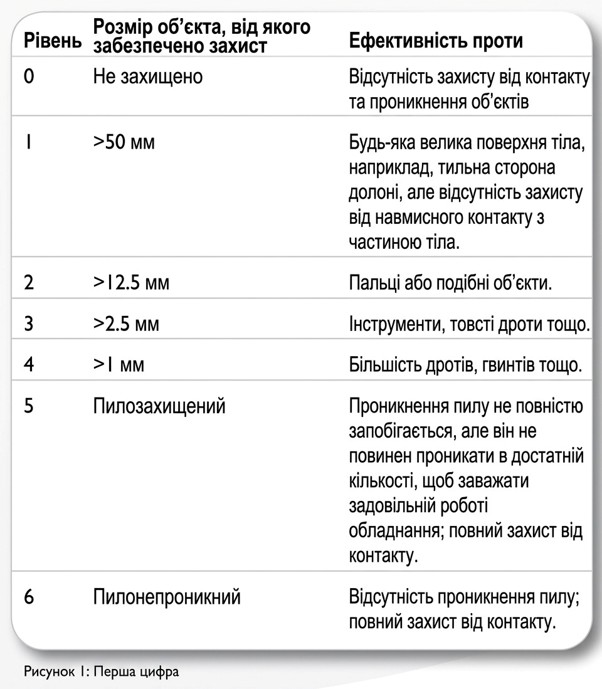

Більш детальну класифікацію рівнів захисту наведено нижче в таблиці:

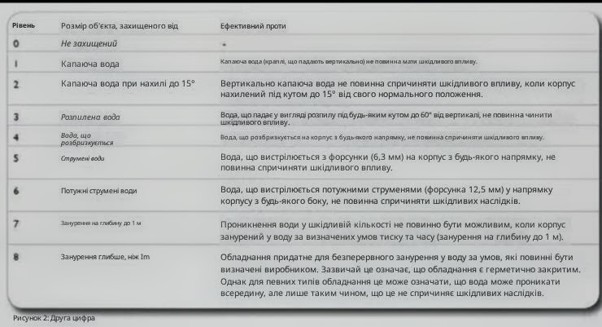

Друга цифра: захист від води

Друга цифра вказує на ступінь захисту чутливого обладнання всередині захисного корпусу від шкідливого проникнення рідин. Зокрема, на лінії під час виробництва та маркування напоїв вони можуть розливатися, і вам важливо бути впевненими, що це не спричинить подальших проблем із вашим устаткуванням.

Маркування 9/9K означають максимальний рівень захисту корпусу від води, який гарантує здатність приладу повноцінно працювати навіть після інтенсивного впливу вологи.

Прикладом може бути робота з високотемпературними водяними струменями під високим тиском з подачею під різними кутами. Відповідні позначення можна зустріти у чинній редакції IEC 60529 та ISO 20653.

IP54, IP55, IP65, IP66, IP67: у чому різниця

IP — ступінь захисту, який обовʼязково потрібно розрізняти. Він залежить від цифр:

«Сертифіковано за IP» чи «виготовлено за IP»

Класифікація IP, яка відображає рівень захисту конкретного виробу, вказується в рекламному флаєрі або брошурі. Вона може бути зазначена одним із двох способів: «Сертифіковано за стандартом IPXX» або «Виготовлено відповідно до стандарту IPXX».

Для розуміння реального рівня захисту обладнання потрібно поставити кілька запитань:

1. Чи може виробник або продавець надати копію сертифіката або протоколу випробувань?
2. Які конкретні цифри зазначені у маркуванні?
3. Які є умови гарантійного ремонту або повернення у разі потрапляння до внутрішньої частини обладнання пилу або води, якщо фізично прилад не відповідає заявленому рівню захисту?
4. Чи відповідали умови тестування затвердженим стандартам?

Класифікація «Сертифіковано за стандартом IPXX» означає, що виріб пройшов незалежну перевірку та відповідні випробування у визнаній тестувальній організації, наприклад BSI (Велика Британія) або TÜV (Німеччина).

Натомість позначення «Виготовлено відповідно до стандарту IP» означає, що виробник самостійно задекларував, що його продукт відповідає цьому стандарту, але незалежна перевірка не проводилася. Варто пам'ятати, що напис на коробці не може гарантувати відповідність реальному класу захисту IP без належного тестування.

Який ступінь захисту потрібен маркувальнику

Чого IP не гарантує

Класи захисту IP ще не означають, що обладнання стійке до всього.  Навіть за відповідності цифри до серйозних пошкоджень пристрою може призвести контакт із:

• агресивними домішками;
• солями, лугами, кислотами;
• побутовою хімією;
• конденсатом.

Вплив температури та вологості на якість маркування також є фактором, який треба враховувати.

Одним із прикладів може бути краплеструминний пристрій Domino Ax-Series або A-Series, який має відповідний клас захисту та правильні налаштування, однак при цьому втрачає зв'язок з іншим обладнанням або спонтанно вимикається. Причинами можуть бути пряме потрапляння вологи під корпус, коротке замикання, а також порушення технології процесу очищення.

Планове сервісне обслуговування є однією з умов ефективної безперебійної роботи обладнання. Domino пропонує такий сервіс. Тут також можна запросити на підприємство інженера, який ефективно оцінить умови цеху та підбере відповідне обладнання за класом захисту.
