Маркування в електронній промисловості: вимоги, стандарти, особливості

Проводи та кабелі — продукція, що підлягає обов’язковому маркуванню. В електронній промисловості на них обов'язково наносять умовні знаки, за якими визначають тип, призначення та інші важливі характеристики виробу.

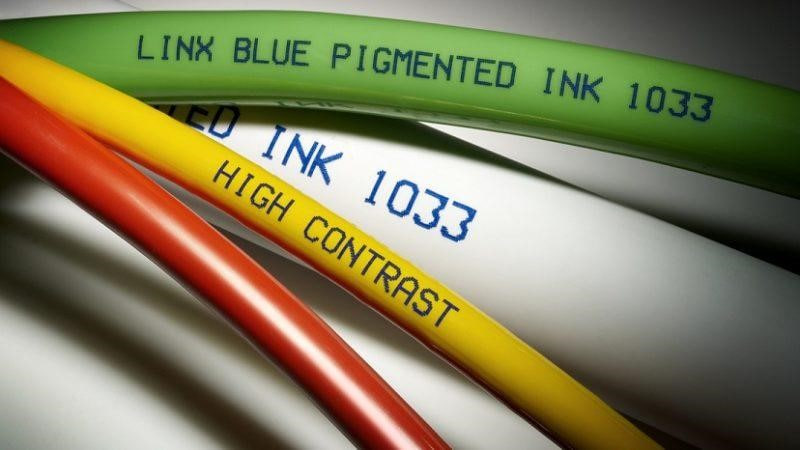

Маркування наносять на різні види кабелів: від монтажних та електричних до оптичних або мережевих. Шукаєте рішення, які допоможуть автоматизувати цей процес? Звертайте увагу на маркувальні системи компанії Dominanta — вони легко інтегруються в будь-яке виробництво.

Вимоги до маркування в електронній промисловості

При нанесенні умовних знаків і символів дотримуються положень закону «Про захист прав споживачів», європейських норм та ПУЕ (Правила улаштування електроустановок). Необхідно знати, як правильно маркувати проводи, щоб донести до покупця правдиву інформацію.

Завдання маркування — надати чіткі відомості про властивості кабелю, точно ідентифікувати його, виділити відмінності. За ним визначають тип і призначення проводу, жил, електропровідного матеріалу, ізоляції. Маркування повідомляє також про матеріали, наявність екранованої оболонки, захисту, тип перерізу тощо.

Більшість кабелів схожі між собою, і відрізнити їх можна лише за маркуванням. Крім позначення характеристик, важливо нанести інформацію про:

• виробника;
• марку;
• технічні умови виготовлення;
• місце та дату виробництва.

Замало просто нанести маркування — важливо, щоб воно було чітким і розбірливим. Нанесені символи не мають стиратися з часом, тому необхідно враховувати умови застосування: підвищену вологість, запиленість, вплив ультрафіолету тощо.

Маркування конкретних видів кабелів

Кабельно-провідникові вироби відрізняються за призначенням, структурою та складом. Важливо правильно обрати той чи інший провід, інакше монтаж або інші роботи будуть виконані некоректно.

Маркування силових та контрольних кабелів

Будь-який провід складається зі струмопровідної жили, фазної ізоляції та оболонки. Перший елемент проводить електрику; найчастіше для нього використовують алюміній або мідь. Деякі марки випускаються з обох матеріалів, але їх не можна вважати повноцінними аналогами.

Алюміній і мідь суттєво відрізняються. Перший — легший і дешевший, але має меншу провідність і швидко окиснюється на повітрі. Матеріал виготовлення визначають за літерними позначеннями. Таблиця розшифрування маркування кабелів та проводів виглядає так:

Для силових кабелів негнучкого підключення з алюмінію — після АДля мідних — на початку назвиДля контрольних кабелів — після К
нг-ндÈ

Поруч з абревіатуроюÈ

У маркуванні кабелів зустрічаються й інші позначення. Так, на дроти з додатковою захисною оболонкою (бронюванням) наносять інформацію про матеріал, з якого вона виготовлена. Наприклад:

• Б — дві сталеві стрічки, накладені без прозорів;
• Шв — захисний шланг із ПВХ;
• БбШв — стрічкове бронювання з вініловим шлангом.

Інші типи абревіатур

Також важливо знати, як маркуються проводи повітряного прокладання. Наприклад, А у назві — це матеріал, тобто алюміній. Часто зустрічається позначення СІП, що розшифровується як «самонесний ізольований провід» із ізоляцією з поліетилену. Тип останнього позначають цифрою поруч із літерами:

• 4 — термопластичний світлостабілізований;
• 5 — світлостабілізований зшитий;
• 5нг — світлостабілізований зшитий, стійкий до поширення полум'я.

На іноземній продукції можна зустріти маркування AsXSn. Це аналог українського проводу СІП-5нг.

Монтажні, установчі та з'єднувальні кабелі розпізнають за літерами П або Ш у маркуванні. Перша означає, що перед вами провід, друга — шнур. Додатково вказують тип ізоляції, як у таблиці вище. Мідні варіанти маркують також цифрами, що позначають клас гнучкості.

Монтажний провід можна впізнати за літерою М, телефонний — Т. Крім того, поруч з абревіатурою зазначають переріз. Цей параметр складається з двох цифр: перша показує кількість жил, а друга — переріз. Наприклад, якщо ви бачите 3х1.5, це означає, що перед вами трижильний провід із перерізом 1,5 мм² для кожної жили.

Тепер буде легко розібрати приклади маркування кабелів. Візьмемо АСБл (ож) — це алюмінієвий силовий кабель з однодротовою жилою, паперовою ізоляцією та стрічковим бронюванням. КГВВ — гнучкий провід з оболонкою з ПВХ та ізоляцією з ПВХ-пластикату.

Особливості кольорового маркування

Крім літерних позначень, існують і колірні. За відтінком визначають фазну ізоляцію кабелю, для цього керуються стандартами ПУЕ. Позначення проводів за кольором в однофазній мережі 220В виглядає так:

• жовто-зелений — заземлення (PE);
• синій, блакитний — нуль або нейтраль (N);
• чорний, коричневий (рідше червоний, білий, помаранчевий або сірий) — фаза (L).

У трифазній мережі нуль і земля мають такий самий колір. Фазу А позначають жовтим або коричневим, В — зеленим або чорним, С — червоним або сірим. У старих проводках кольори можуть не відповідати цим стандартам.

Яке обладнання обрати

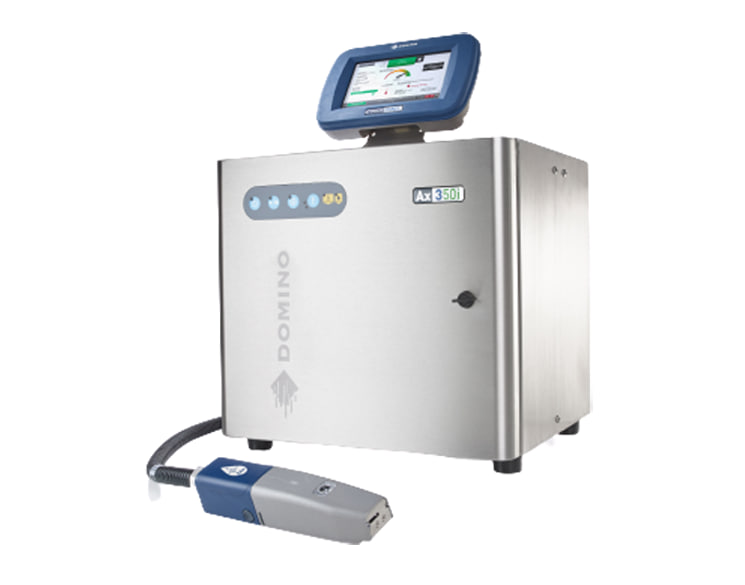

Важливо обирати методи маркування проводів, які забезпечують довговічність, стійкість, чіткість символів та швидке висихання чорнила. Одне з рішень від Dominanta — це модель Ax350i з корпусом із нержавіючої сталі, класом захисту IP66 та підтримкою безконтактного друку.

Універсальний маркувальник, що підходить і для проводів — F230i. Це лазерна установка потужністю 20 Вт із захистом друкувальної головки за стандартом IP65. Dominanta допоможе підібрати відповідне обладнання з урахуванням особливостей вашого підприємства. Телефонуйте або пишіть нам, щоб швидко та ефективно розв’язати питання з маркуванням.
