Маркировка проводов и кабелей: требования, стандарты, специфика

Провода и кабели — продукция, которая подлежит обязательному маркированию. В электронной промышленности на них обязательно наносят условные знаки, по которым определяют тип, назначение и прочие важные характеристики изделия.

Маркировку наносят на разные виды кабелей: от монтажных и электрических до оптических или сетевых. Ищете решения, которые помогут автоматизировать этот процесс? Обращайте внимание на маркираторы компании Dominanta — они легко интегрируются в любое производство.

Требования к маркировке в электронной промышленности

При нанесении условных знаков и символов придерживаются положений закона «О защите прав потребителей», европейских норм и ПУЭ (Правил устройства электроустановок). Необходимо знать, как правильно маркировать провода, чтобы донести до покупателя достоверную информацию.

Задача маркировки — дать четкие сведения о свойствах кабеля, точно идентифицировать его, выделить отличия. По ней определяют тип и назначение провода, жил, электропроводящего материала, изоляции. Маркировка сообщает также о материалах, наличии экранированной оболочки, защиты, типе сечения и так далее.

Большинство кабелей похожи между собой и отличить их можно только по маркировке. Кроме обозначения характеристик, важно нанести информацию о:

• производителе;
• марке;
• технических условиях изготовления;
• месте, дате производства.

Мало просто нанести маркировку, важно, чтобы она была четкой и читабельной. Нанесенные символы не должны стираться со временем, поэтому необходимо учитывать условия применения — повышенную влажность, запыленность, воздействие ультрафиолета и так далее.

Маркировка конкретных видов кабелей

Кабельно-проводниковые изделия отличаются между собой по назначению, структуре, составу. Важно правильно выбрать тот или иной провод — в противном случае монтаж или другие работы пройдут некорректно.

Маркировка силовых и контрольных кабелей

Любой провод состоит из токопроводящей жилы, фазной изоляции и оболочки. Первый элемент проводит электричество, чаще всего для него используют алюминий или медь. Некоторые марки выпускаются из этих двух материалов, но их нельзя считать полноценными аналогами.

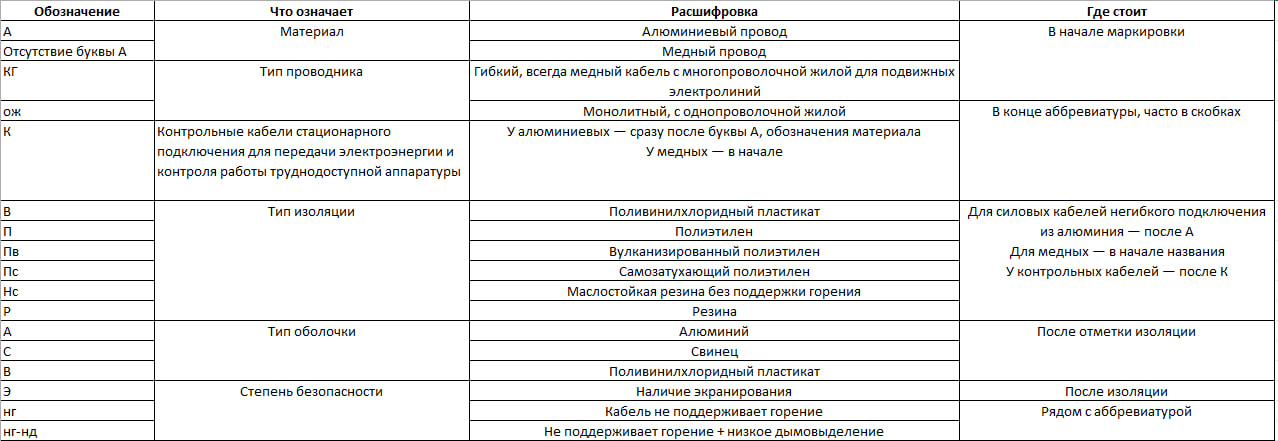

Все потому, что алюминий и медь во многом отличаются. Первый легче и дешевле, у него меньше проводимость и быстрая окисляемость на воздухе. Материал изготовления определяют по буквенным обозначениям. Таблица расшифровки маркировки кабелей и проводов выглядит так:

В маркировке кабелей встречаются и другие обозначения. Так, на провода с дополнительной защитной оболочкой (бронированием) наносят информацию о ее материале. Например:

• Б — две наложенные без зазоров стальные ленты, подушка;
• Шв — шланг из поливинилхлоридного пластиката;
• БбШв — ленточное бронирование с виниловым шлангом.

Другие типы аббревиатур

Также важно знать, как маркируются провода воздушной прокладки. Например, А в названии — это материал, то есть, алюминий. Часто встречается обозначение СИП, оно расшифровывается как самонесущий изолированный провод с изоляцией из полиэтилена. Тип последнего обозначают цифрой рядом с буквами:

• 4 — термопластичный светостабилизированный;
• 5 — светостабилизированный сшитый;
• 5нг — светостабилизированный сшитый без поддержки горения.

На иностранной продукции можно встретить маркировку AsXSn. Это аналог украинского провода СИП-5нг.

Монтажные, установочные, соединительные кабели распознают по буквам П или Ш в маркировке. Первая обозначает, что перед вами провод, вторая — шнур. Дополнительно указывают тип изоляции, как в таблице выше. Медные варианты маркируют также цифрами, обозначающими класс гибкости.

Монтажный провод можно распознать по букве М, телефонный — Т. Кроме того, рядом с аббревиатурой проставляют сечение. Этот параметр состоит из двух цифр. Первая показывает количество жил, а вторая — сечение. Например, если вы видите 3х1.5, значит, перед вами трехжильный провод с сечением 1,5 мм² для каждой жилы.

Теперь будет легко разобрать примеры маркировки кабелей. Возьмем АСБл (ож) — это алюминиевый силовой кабель с однопроволочной жилой, бумажной изоляцией и ленточным бронированием. КГВВ — гибкий провод с оболочкой ПВХ и изоляцией из ПВХ-пластиката.

Особенности цветовой маркировки

Кроме буквенных обозначений, есть и цветовые. По оттенку определяют фазную изоляцию кабеля, для этого руководствуются стандартами ПУЭ. Обозначение проводов по цвету в однофазной сети 220В выглядит так:

• желто-зеленый — заземление (PE);
• синий, голубой — ноль или нейтраль (N);
• черный, коричневый, реже красный, белый, оранжевый или серый — фаза (L).

В трехфазной сети ноль и земля имеют такой же цвет. Фазу А отмечают желтым или коричневым, В — зеленым, черным, С красным или серым. В старых проводках цвета могут не соответствовать этим стандартам.

Какое оборудование выбрать

Важно выбирать способы маркировки проводов, которые обеспечат долговечность, стойкость, читабельность символов и быстрое высыхание чернил. Одно из решений от Dominanta — это модель Ax350i с корпусом из нержавеющей стали с классом защиты IP66 и поддержкой бесконтактной печати.

Универсальный маркиратор, подходящий и для проводов — F230i. Это лазерная установка мощностью 20 Вт с защитой печатающей головки по стандарту IP65. Dominanta поможет подобрать подходящее оборудование с учетом особенностей вашего предприятия. Звоните или пишите нам, чтобы быстро и эффективно решить вопрос с маркировкой.
